40%サイズの自作キーボード入門キット Chavdai40% 《ちゃぶ台40%》を作っています

こんばんは、夏は仕事が大変になるt-miyajimaです。

2020年7月の完成を目標に、新たなる自作キーボード『Chavdai40%』を作っています。

こちらの記事は、Chavdai40%の紹介記事です。

※まだPCBすら製造されていないのにこの記事を書き始めています草

f:id:dvorak55:20200517220538p:plain

Chavdai40%のロゴ(かわいい)



自作キーボード Chavdai40% とは?

  • 組立が簡単、動かすだけならスイッチのはんだ付けと、ゴム足をつけるだけ!
    (デコレーションする場合には、もう少し手間がかかります)
  • 40%キーボードなのにすごくたくさんのキーキャップが使える!
  • 安い!(はず)
  • 装飾用のマスキングテープを使って、可愛く、格好良く彩れる!

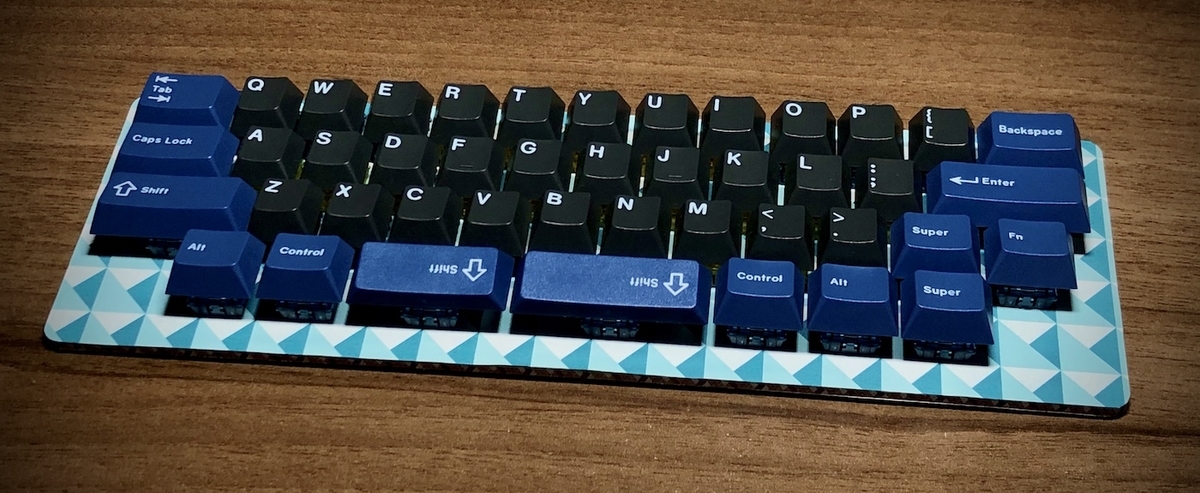

  • (後日ここに完成サンプルの写真を載せたい)

もう少し詳しい文章の説明(読み飛ばし可能)

40%キーボードって、とっても可愛いですよね。

「40%キーボード」でGoogle検索してみると、かわいくて小さいキーボードがたくさん出てきて、目移りしてしまいます。

でも、いざ手に入れようとすると、手に入らなかったり、可愛くするためにはすごくお金がかかったりと、困ってしまうことが多いです。

そう、40%キーボードって、結構ハードル高いんですよね。



僕は今回の『Chavdai40%』で、そのハードルを下げたいと思います。



Chavdai40%をオススメしたい人

  • 自作キーボードって興味あるけど難しそう と思ってる人
  • 自作キーボードって興味あるし楽しそうだけどお金がかかるよね と思ってる人
  • かわいいキーボードを自分で作ってみたい人
  • 40%キーボードに手を出そうとしていて出せていない人
  • ちゃぶ台さん(上のロゴのキャラ)がかわいいなぁと思った人
  • STM32F042K6U6を搭載した自作キーボードを組み立ててみたい人



Chavdai40%のコンセプトと詳細

1.組立が簡単

Dombrick45の組立が鬼難易度だったので、今回は簡単な組立を目指しました。

具体的には、キースイッチのはんだ付けのみ。

本体やケースは組立済み。

USB-CコネクタもMCUも全部最初からついてます。

2.いろんなキーキャップセットが使える

Dombrick45ではキーキャップセットを選ぶのが大変でした。

40%キーボード用のキーキャップセットは高価だし、少ない。

かわいいキーキャップセットを手に入れるのは本当に困難。

(もちろん頑張ればどうにかなりますが……)

なので、Chavdai40%では本当に多くのキーキャップセットが使えるようにしました。

具体的にはほぼすべての60%キーキャップセットが使えます。

また、ほぼすべてのGMKのキーキャップセットも使えます。

好きなキーキャップセットが選び放題です\(^o^)/

3.多分結構安い

UT47.2という自作キーボードキットがあり、あれはすごい安いです。

それと戦うつもりがあるわけではありませんが、Chavdai40%も安いです。

UT47.2はハンダ付け一切不要ですが、Chavdai40%はハンダ付けは必要です。

UT47.2はトッププレートがありますが、Chavdai40%はトッププレートがありません。

UT47.2は工場で全て実装のようですが、Chavdai40%は僕がハンダ付けする所があります。

UT47.2はLEDがついていますが、Chavdai40%はLEDはついていません。

なんか劣っているところばかり目立ちますね。

でも、Chavdai40%はデコレーションできるからいいもん!

4.デコレーションできる!

Chavdai40%はデコレーションできます。

具体的には、マスキングテープ「mt」でデコレーションすることを想定しています。

基板が届いたら実際にデコレーションしたサンプルの写真を載せますので、少々お待ち下さいね。

5.その他コンセプト的なもの
  • 本体が驚くほど薄いのにまあまあな打鍵感
  • キーカスタマイズが可能だけど、ある程度普通の配列は予め用意してあります
  • 縦長Enterキーには対応していません、すみません
  • QMK Configulatorに対応したいのでがんばります

キット以外に必要な部品と道具(予定)

部品

  • スタビライザーという部品(幅が横長のキーキャップに取り付けて使います)
    ※スペースキーを分割する場合:2Uスタビライザー4つ
    ※スペースキーを分割しない場合:2Uスタビライザー2つ、6.25Uスタビライザー1つ
  • USB-C to USB-Aケーブル(充電専用のものは使えません) 1本
  • キースイッチ 42個もしくは44個
    ※スペースキーを分割する場合:44個
    ※スペースキーを分割しない場合:42個
  • キーキャップセット
    ※一般的なキーキャップセットではスペースキーは分割できません
    ※スペースキーを分割する場合はGMK等の高級なキーキャップセットが必要です
  • お好きなマスキングテープ「mt」
    ※すごくたくさん種類があって迷ってしまうのでお気をつけてください

道具

  • ハンダゴテ
  • ハンダ
  • ハンダゴテ台
  • カッターナイフ
  • カッターナイフマット

(おまけ)名称ボツ案

Sobayu《そば湯
Monaca《もなか》
Hishimochi《ひしもち》
Saibashi《菜箸》
Zabutong《ざぶとん》
Kambrick45《寒ブリ》 ←草
Cushogatsu《旧正月
